產品名稱：實驗室供氣氣瓶端設置
同    名：實驗室供氣，實驗室集中供氣，實驗室供氣係統
型    號：FJ-GXXT7
產品類別：集中供氣係統
實驗室的很多設備的運行都需要各種各樣的氣體供應，集中供氣係統作為一種設計方案得到廣泛使用，特別是在用氣量大、用氣集中的實驗室，集中供氣係統的價值會得以充分體現，氣瓶室的安全性必須得到保障，必須采用防爆門、泄爆窗、氣體泄漏感應報警裝置、所有電器電路均應采用防爆型的、還應考慮防雷、防靜電以及空調設備。
實驗室常用氣體：
實驗室常用氣體主要有非燃氣體（氮氣、二氧化碳）、惰性氣體（氬氣、氦氣等）、易燃氣體（氫氣、一氧化碳）；劇毒氣體(氟氣、氯氣)；助燃氣體（氧氣）組成。一般氣相室配置氦氣（He）、氮氣（N2）。氣質聯用配置了氮氣、氫氣、氧氣，氫氣管線上的連接管件都要連接後焊接，嚴禁有泄漏的可能，所有的管線在安裝完畢後一定要做氣密性實驗，並在使用前要先除油，由於管道細小，管間距小，安裝過程中可依據現場情況進行調整，保證間距不小於45mm，氣瓶裝瓶時，易燃易爆與惰性氣體同櫃，杜絕兩種易燃氣體鋼瓶裝同一氣瓶櫃。
實驗室集中供氣係統方案：
集中供氣係統是專為分析測試設備所用工作氣體的傳輸而設計，係統需要為分析設備提供壓力、流量穩定且經過長距離傳輸後純度不變的氣體以滿足各種高精度分析設備的使用要求，係統同時還應該滿足安全性的要求，並方便客戶的日常使用及管理。

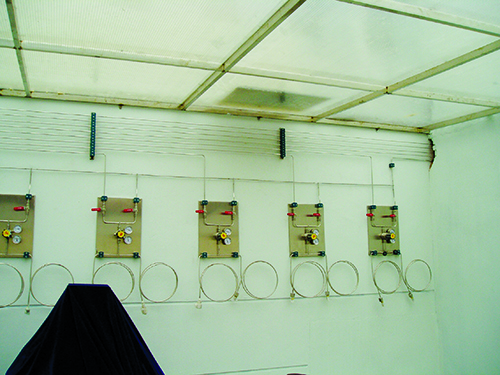

一、氣瓶間布局
1．氣瓶間存放的可燃性氣體和助燃氣體，按國家規定必須分庫存放，分別放入不同的氣瓶間內。
2．氣瓶間內設立一次調壓麵板，帶吹掃銅鍍鉻麵板。
3．壓力調節器入口前需加裝燒結金屬過濾器以防止顆粒等雜質汙染係統。
4．所有麵板均配備吹掃閥，可實現對麵板的清洗置換。
5．壓力調節器及相關管件均需牢固的固定在壓力調節麵板上，麵板應設計的緊湊而合理，以盡量減少係統中的死體積。
6．壓力調節麵板應采用全不鏽鋼材料製成，並且牢固的固定在可靠的位置上，確保其安全性。
7．氣瓶間內存放的氣瓶采用帶防倒鏈的氣瓶支架固定，氣瓶支架堅固耐用、美觀大方，氣瓶支架采用鋁合金製作而成。
8．氣瓶間內的氣體鋼瓶與壓力調節器之間采用SS316L高壓金屬軟管連接無滲透。高壓軟管為柔性軟管，以保證連接的方便性。並自導防護鋼纜，預防極端情況下，鋼瓶閥損壞等現象帶來的高壓“抽鞭”事故，壓力調節器與管道的連接方式為雙環卡套。
9．高壓軟管上的鋼瓶接頭必需與鋼瓶角閥的規格相匹配，以確保連接的可靠性。
10．排空氣路應分類收集、固定牢固並排放至室外安全地點。
