產品名稱：實驗室通風係統
同名：實驗室排風，實驗室排風係統，實驗室通風係統工程
型   號：FJ-SYSTFXT1
規   格：根據現場定製
產品類別：實驗室通風係統係列
實驗室通風係統是整個實驗室設計和建設過程中規模最大、影響最廣泛的係統之一，通風係統完善與否，直接對實驗室環境、實驗人員的身體健康、實驗設備的運行維護等方麵產生重要影響。
通風係統完善的實驗室，應該是環境和諧、安全、健康的工作場所，實驗室噪音、房間的換氣次數、壓差、通風櫃有毒氣體殘留等都是值得關注的問題，另外，樣品室和試劑室也應考慮有通排風設備，以免樣品帶來的異味影響環境；一個現代化的實驗室，應設計新風係統；新風口（包括空調送風口）的位置應避免冷熱空氣直接吹響操作者，更要注意的是，應避免其對生物安全櫃、通風櫃和排風罩等局部排風裝置的吸入氣流產生橫向幹擾。
實驗室通風係統標準和技術要求：
實驗室通風係統對設備（特別是通風櫃）是有一定標準和要求的，拋開設備因素不談，單純從實驗室通風設計上考慮，實驗室通風空調係統的設計要考慮以下幾個主要因素:
（1）保證實驗室的安全性，保證一定數量的換氣次數
（2）解決實驗室通風係統負壓的設計和係統控製
（3）在滿足換氣次數和全新風條件下，控製能耗
（4）係統的可靠性
實驗室通風設計主要采用以下步驟和方案
（1）實驗室根據工藝要求和功能布置選擇一定數量的通風櫃，有的還兼有部分局部排風罩。通常校核下來換氣次數遠遠大於10次，一般在20-30次以上，滿足換氣次數要求。但是此換氣次數是按照通風最大開啟麵積計算的通風量，根據資料和經驗表明100台通風櫃99%的時間隻有18個或更少的人在使用，故還應校核通風櫃最小開啟麵積時的通風量和換氣次數，若小於換氣次數要求，則增加綜合排風係統。
（2）實驗室通風采用全新風係統，通風櫃的排氣不在室內循環，由於實驗室要求房間相對其他輔助區域為負壓，所以實驗室的新風量設計為排風量的70﹪-80﹪，另外20﹪-30﹪的新風送至實驗室輔助房間、辦公、管理用房、內走道等，再由門窗縫隙補充到房間。
（3）通風櫃的風量平衡可以采用定風量控製係統，即排風量恒定，送風量和門窗縫隙補充風量恒定。此方法適用於最大排風量滿足最小換氣次數要求的實驗室。
（4）對於排風量遠大於最小通風量要求的房間還可以采用兩段式通風控製係統保證風量平衡，即根據通風櫃的位移信號，排風機、送風機有2種送風工況，低風量工況應用於維持最小換氣次數的要求，節約能耗。此情形藥檢所采用了變風量控製係統。通風櫃風量變化時，排風量也會相對變小，此時要求放置在屋頂的排風機隨著通風櫃櫃門的位置變化而變頻，降低風量，保證通風櫃麵風速恒定。同時自控係統改變全新風風機的頻率，降低風量，維持負壓平衡。變風量係統可以降低係統能耗。係統最大、最小換氣次數接近則考慮采用定風量係統，使得係統簡單，降低初投資。
（5）實驗室壓力控製和最小通風量的控製除了設備選型因素以外，實驗室通風係統設計和控製係統是關鍵因素，要保證係統的反應時間要足夠短（<1秒），通風係統不平衡會導致通風櫃排風和捕捉能力散失，氣流流出實驗室，建築物內壓力不穩定。
實驗室通風係統管道設計參數：
一、實驗室通風係統設計
1、通風換氣量可根據房間的換氣次數來確定，實驗室的換氣次數取每小時10-12次，特殊情況可以相應增大。[房間通風一般選擇500×500的吸收罩為通風末端設備，每個通風罩通風量可達到600 m3/h，房間的長×寬×高×10（換氣次數）=房間每小時的通風量，然後房間每小時的通風量除以600來確定通風罩的數量，支、幹管風速按照6m/s計算]
2、通風櫃支管風速為6-10m/s（計算時一般選擇10m/s），特殊情況可超過10m/s，但不宜超過12m/s；幹管風速為10-14m/s（計算時一般選擇10m/s，如果管道比較長選擇12m/s，如果風量大選擇14m/s）。
3、通風櫃麵風速一般控製在0.375-0.75m/s之間，驗收標準一般取0.5m/s，最佳麵風速為0.508m/s。（測量麵風速時，一般將拉門拉至5cm高度測量，風速達到0.3-0.5 m/s即算合格，如果拉門高度過大時，測量拉門下方5cm高度處風速，也可合格）。
通風櫃的危險等級 平均（jun1）麵風速（m/s） 最低麵風速（m/s）
高                0.622-0.75m/s          0.5m/s
中                0.5m/s                     0.4 m/s
低                0.375-0.4m/s            0.25m/s
4、室外噪聲應控製在70dB（A），實驗室內噪聲應控製在55dB（A），（室內噪聲GB60分貝超標，室外噪音大約為75分貝）。風機的噪聲可以分為本身的機械噪聲（此噪聲主要由風扇質量不同引起）和風聲（為主要噪聲）。在風機功率不大的情況下，可通過在風機上方加防雨罩來消除風聲，在使用大功率風機時一般在風機進出口加消聲器來消除風聲，機械噪聲主要靠建隔音牆、小黑屋或在風機進出口加軟接頭來解決，減振的主要方法為風機底座做成減振底座並安裝減振器或加裝減振墊。
5、通風量（Q）=表麵風速×通風櫃開口麵積。電子調風閥的作用是通過調節每台通風櫃的風管半徑來調節每台通風櫃的通風量，來達到當通風櫃開口麵積變化時保持表麵風速不變。
6、排風量（Q）=表麵風速×通風櫃開口麵積。變頻係統的作用是改變風機的轉速來改變風機的通風量，當一套通風係統中隻有少量幾台通風櫃工作時，變頻係統自動調節風機的轉速，從而改變風機的通風量，從而保證通風櫃的麵風速恒定。變頻係統和調風閥的作用類似，但如果隻使用調風閥，則當一套通風係統中隻有少量幾台通風櫃工作時，風機仍然以最高轉速工作，而使用變頻係統後，調整風機轉速可節省能源。
二、實驗室通風管路設計
1、確定每個係統包括多少通風櫃，再根據每個係統包括通風櫃的數量確定係統的大致通風量（每台1200mm的通風櫃設計風量為1300 m3/h，每台1500mm的通風櫃設計風量為1700 m3/h，每台1800mm的通風櫃設計風量為2100 m3/h，每台原子吸收罩的設計風量為600m3/h，每台萬向排煙罩的設計風量為250或300 m3/h），然後選擇通風量稍大於係統通風量的風機。
2、計算通風過程中損失的壓力：單台通風櫃係統阻力約80-100Pa，一般1m的管道損失5-6Pa，一個彎頭損失40-50Pa，風機出口和抽風口各損失60Pa，消聲器損失50Pa，然後根據所計算出的風機的通風量和壓力在圖表曲線中選擇合適的風機（在計算過程中隻計算最遠端通風櫃的壓差，然後留200-300Pa的餘量）。
3、然後根據通風量=風管截麵×管內風速來計算風管半徑（支管根據通風櫃尺寸選擇315mm）。
實驗室通風係統規劃要素：
1、安全
安全要素能夠保證實驗室內操作人員安全，以及保證實驗室周邊環境安全。各國關於實驗室安全都有較為細致的標準，而安全也是實驗室最為重要的目的之一。
為了保證實驗室內操作人員安全，我們需要對各種實驗室設備的氣流準確控製，例如常用的通風櫃，生物安全櫃，萬向抽氣罩以及實驗動物設備當中的動物籠架等，其控製的目的是保證明驗當中產生的有毒有害氣體不會溢出而危及人員安全，關於實驗室周邊環境安全的保證，則通常是經過保證實驗室的負壓來完成的。
2、壓力控製
通常的生物化學實驗室都要求保證實驗室負壓，防止實驗室產生的毒害氣體流入臨近的辦公區域，形成穿插汙染。
3、節能
節能成了實驗室管理者十分關懷的一個內容，通常的商用建築物，為了節約能耗，采用的僅僅是15%的新風，而且建築物是每周5天，每天10小時運作，而關於實驗室，采用的常常是100%全新風，每周7天，每天24小時運作，因而能耗宏大，必需在保證平安的前提下，盡量降低能耗。
4、溫馨
保證實驗室適宜並且穩定的溫濕度，氣流穩定無異味，為實驗室的工作人員提供一個溫馨的工作環境，以進步工作效率。
5、易維護
過於複雜的係統，常常需求定期維護，維護程序複雜並且費用高，所以一個良好的控製係統應該盡量簡單牢靠，維護簡單或者不需定期維護。
6、便當日後的改造或擴建。
控製係統的設計應該盡量思索日後的改造和擴建，使得通風櫃等設備的更新、移位、增加，實驗室壓力極性的變換等盡量簡單。

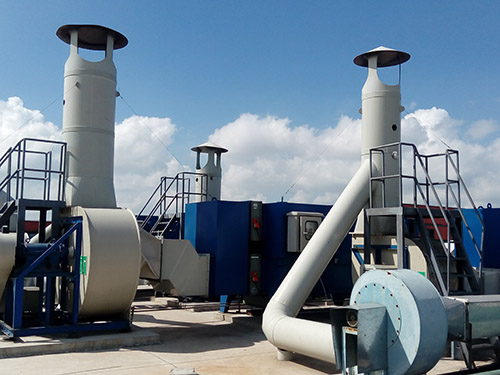

通風係統風管風機安裝要求：
1、管道焊接必須熟焊、焊接工藝平整、接口大小方正一致；主管彎頭內徑應≥直徑500mm,在距離不夠的地方可以采用扁形管道進行連接，但變徑管道尺寸必須大於管道麵積的1.5倍以上。
2、管道架接必須盡量減少彎頭、低流速等現象，吊杆、吊架固定水平、垂直、緊固，管道接口密封，外牆管與室內管道接口時應低於室內管道，防止雨水回流現象，室內管道吊裝要井然有序。
3、通風機安裝時在進風口采用軟連接，應大於管徑的2-3倍，管道長度應≥大頭口徑的直徑數據；出風口必須附加防雨罩，電機外露時應附加電機防雨罩。
4、電機運行調試前必須用專用儀器檢測三相電源輸入、輸出是否正常，其它電線是否有外露現象，如果開啟電源後電機不能正常運轉的應立即切斷電源查明原因後方可再次運行。
